Zwei maßgeschneiderte Förderanlagen

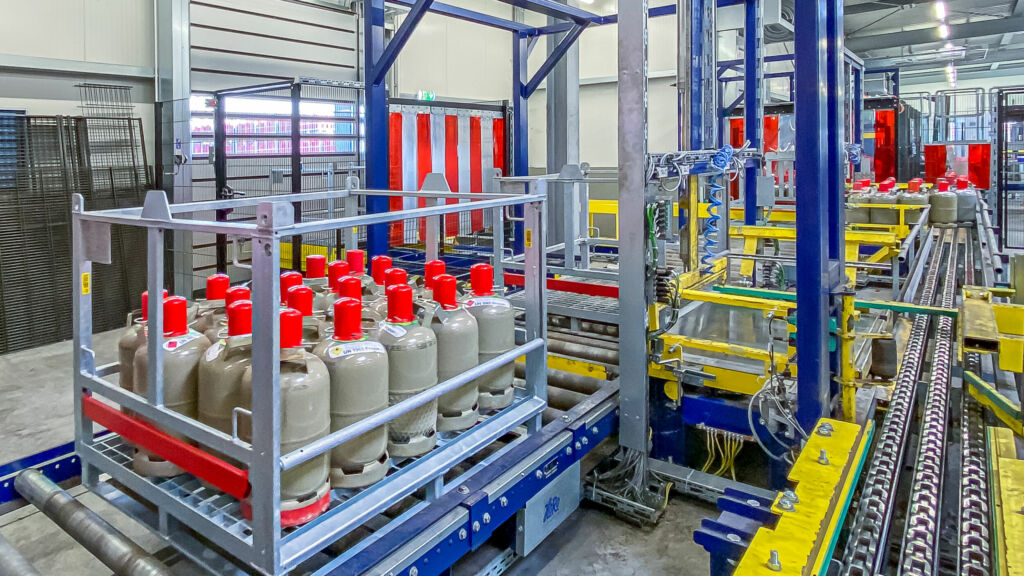

Hier fokussiert sich Caratgas primär auf die Lagerung, Abfüllung und den Umschlag von Flüssiggas (Propan). Bereits 2020 wandte sich das Unternehmen mit einer Anfrage über die Installation zweier Förderanlagen an die Rüthener HaRo-Gruppe: Benötigt wurde zum einen eine angetriebene Fördertechnik für leere und volle Stahlpaletten mit einem automatischen Ausschubsystem zur De-Palettierung von leeren Gasflaschen und einem automatischen Einschubsystem zur Palettierung befüllter Gasflaschen (Anlage 1). Die zweite, ebenfalls angetriebene Fördertechnik dient zum Transport leerer und voller Stahlpaletten mit einem automatischen Ausschubsystem, allerdings ausschließlich für leere TÜV-fällige Gasflaschen (Anlage 2).
Die HaRo-Gruppe konzipierte für die beiden Anforderungen jeweils ein intelligentes Konzept, bestehend aus den beiden Hauptkomponenten angetriebener Rollenbahnen und Kettenförderer, welche die Gasflaschen jeweils vor und nach ihrer Befüllung vollautomatisiert depalettieren und palettieren.
Der Materialfluss im Detail
Die erste Anlage: Die Aufgabe der entweder einzelnen oder gedoppelten Stahlpaletten erfolgt zunächst manuell mithilfe eines Gabelstaplers. Nachdem der Mitarbeiter die Aufgabe des Fördergutes mittels Schalter quittiert hat, verfährt die einzelne Palette mithilfe der angetriebenen Rollenbahnen unmittelbar zur Ausschiebeeinheit, während die gedoppelte Palette nach einer automatischen Höhenprüfung zunächst zur Entdoppelungseinheit befördert wird. „Eine Vertikalhubeinheit, die mit Gabelstaplerzinken bestückt ist, vereinzelt die Paletten anschließend und verfährt die untere Stahlpalette unmittelbar zur Ausschiebeeinheit“, erklärt Konstruktionsleiter der HaRo-Gruppe, Markus Löseke, die technischen Details des Vorgangs. Währenddessen wird die obere Palette angehoben und nach dem Abtransport der unteren Palette abgesenkt und ebenfalls in Richtung Ausschiebeeinheit zur De-Palettierung der Gasflaschen befördert.
An der Ausschiebeeinheit angekommen, wird die Transportsicherung der Stahlpaletten zunächst nach oben gehoben, anschließend werden die Flaschen automatisch von der Stahlpalette auf den Kettentransportstrang abgeschoben und zur Befüllungsanlage transportiert. Die leere Palette wird auf die nächsten freien Rollenbahnplätze verfahren.
Zur Palettierung der befüllten Gasflaschen werden die leeren Stahlpaletten an der Vollflaschen-Einschiebe-Einheit zuerst mittels einer Stopper-Puscher-Kombination positioniert und fixiert. Danach wird die Transportsicherung erneut nach oben gehoben, sodass die vollen Flaschen vom Kettenfördererstrang in die Palette eingeschoben werden. Nach dem erfolgreichen Palettier-Vorgang senkt sich die Sicherheitsvorrichtung wieder ab und die befüllten Paletten werden über die angetriebenen Rollenbahnen zur Lagerung transportiert.
Zur Separierung und Palettierung der TÜV-fälligen-Propangasflaschen installierte Caratgas eine zweite Förderanlage, die in ihrer Funktionsweise der ersten Anlage ähnelt: „An dieser Anlage werden die unbestückten Stahlpaletten zunächst mithilfe eines Gabelstaplers aufgegeben und entlang der Rollenbahnen zur Position der TÜV-fälligen-Leerflaschen-Einschiebeeinheit befördert“, heißt es aus der HaRo-Konstruktion. Nach dem automatischen Öffnen der Sicherheitsvorrichtung an der Palette werden die leeren Flaschen vom Kettenförderer in die Palette eingeschoben. Nachdem der Palettier-Vorgang abgeschlossen ist, senkt sich die Sicherheitsvorrichtung und die mit den TÜV-fälligen Flaschen befüllte Stahlpalette wird über die Rollenbahnen automatisiert zum Abnahmeplatz befördert.
Flexible Anpassung und Erweiterung der Förderanlagen
Mit wachsenden Kapazitätsauslastungen wandte sich Caratgas zwei Jahre nach der Installation der beschriebenen Förderanlagen erneut an die Rüthener HaRo-Gruppe mit dem Ziel, die Puffermöglichkeiten an den Anlagen zu vergrößern und die Abhängigkeit der Auf- und Abnahme durch den manuellen Stapler zu entkoppeln. „Durch die Implementierung zusätzlicher Kettenförderer und damit Pufferplätze an den Auf- und Abnahmestellen der Anlage konnten wir diesen Anforderungen gerecht werden, zusätzlich weist die Anlage damit einen hohen Grad an Automatisierung auf. Die Depalettierung und Palettierung der Gasflaschen läuft komplett automatisch, es sind keine manuellen Eingriffe erforderlich“, so Markus Löseke.
