Bis zu 30t können die Einzelteile der Anlagen zur Produktion und Verarbeitung von Kunststoff wiegen, die in der neuen Lackieranlage bei KMT Krauss-Maffei Technologies im neuen Werk in Parsdorf bei München flurfrei lackiert werden. Und das ist noch nicht das Maximum, denn es gibt auch Maschinenteile mit einem Gewicht von bis zu 100t. Sie werden allerdings manuell und nicht im Umlaufverfahren lackiert. „Bei Krauss Maffei hatten wir mehrere Anforderungen gleichzeitig zu lösen: Einerseits müssen besondere Großteile manuell lackiert werden, andererseits sollten der Transport und die Beschichtung von bis zu 30t schweren Werkstücken teilautomatisiert erfolgen – und dann musste auch noch die gesamte Filter- und Lackiertechnik in einer bestehenden Halle äußerst platzsparend untergebracht werden“, berichtet Jochen Keinath, Leiter Vertrieb Oberflächentechnik bei Vollert Anlagenbau aus Weinsberg. „Aufgrund der limitierten Fläche sowie hochfrequentierter Logistikwege in der bestehenden Halle entstand die Idee einer zweistöckigen Anlage, allerdings, ohne im Detail zu wissen, ob das überhaupt möglich ist – gerade auch im Hinblick auf die Arbeitssicherheit, denn im Erdgeschoss sind ständig Mitarbeiter auf den Logistikflächen und an Arbeitsplätzen tätig. Gemeinsam mit den Experten von Vollert haben wir dann das Zwei-Ebenen-Konzept inklusive Absturzsicherung entwickelt, um unseren Bedarf optimal zu decken“, erklärt Wuyang Li, Projektleiter von Krauss-Maffei.
Erste Doppelstock-Lackieranlage für 30t schwere Teile

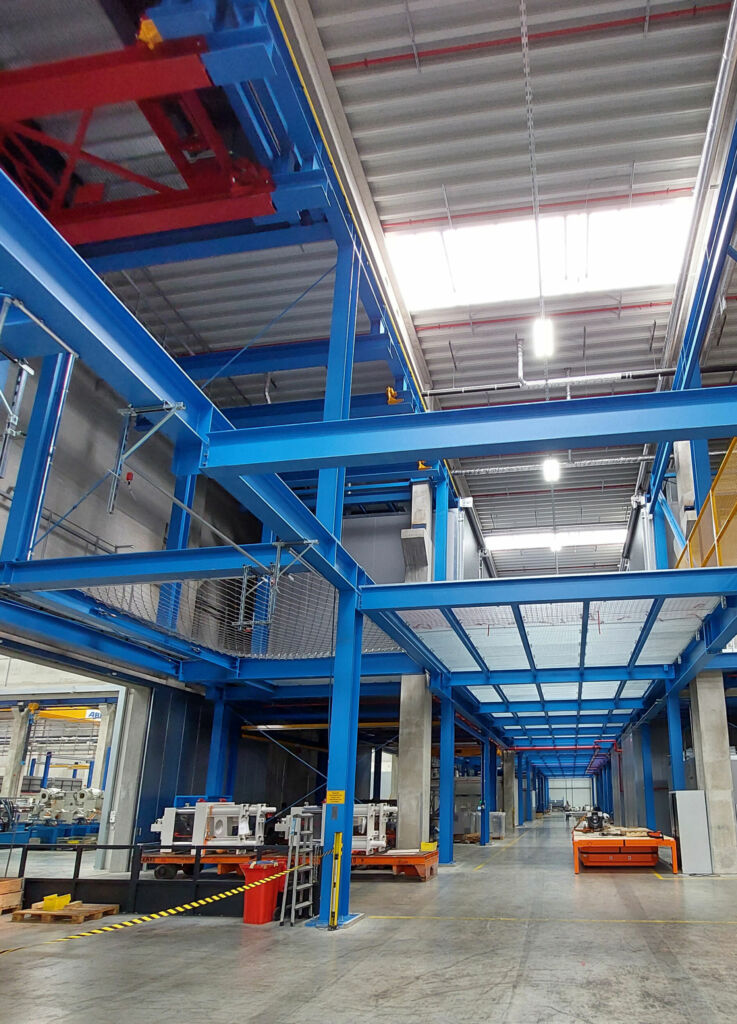

Die Schwerlast- und Intralogistikspezialisten von Vollert planten eine Anlage auf zwei Ebenen mit darüber liegender Fördertechnik und integrierten sie als freitragenden Stahlbau in die bestehende Halle am neuen Produktionsstandort München/Parsdorf von Krauss Maffei. Im Erdgeschoss befindet sich nun die manuelle Großteillackierung bis 100t, außerdem Lagerplätze und Laufwege sowie das Lacklager, die Lackversorgung und die Filter- und Waschtechnik zur Absaugung des Lacknebels für die darüberliegenden Lackierkabinen. „In der Regel werden diese Filter im Untergeschoss unter den Kabinen verbaut“, erläutert Jochen Keinath. „Das war hier aber baulich nicht möglich, deshalb haben wir die Kabinen zur Reinigung und Lackierung der Werkstücke auf die Höhe des ersten Stocks gesetzt.“ Vollert plante und lieferte als Generalunternehmer die Anlagen- und Schwerlastfördertechnik inklusive Stahlbau, die Lackiertechnik stammt von Heimer Lackieranlagen aus Bielefeld. „Unseres Wissens ist das die erste Doppelstock-Lackieranlage dieser Art weltweit. Im Bereich der Betonfertigteilwerke haben wir schon häufiger Anlagen auf mehreren Ebenen konzipiert; aber angesichts der maximalen Last von bis zu 25 Werkstücken à 30t und der darunterliegenden begehbaren Ebene ist diese Anlage bei Krauss-Maffei schon etwas Herausragendes.“
Ein einziger Manipulator bildet die gesamte Fördertechnik
Der Clou in der Fördertechnik ist, dass überhaupt keine Kettenförderer oder direkt angetriebenen Warenträger für den Transport benötigt werden – ein einziger Manipulator genügt zur Verteilung der Werkstücke auf die verschiedenen Arbeitsstationen. Dazu installierte Vollert eine Kranbahn in zwölf Metern Höhe, auf der der Verteilmanipulator über eine Länge von 80m verfährt und die rechts und links davon liegenden Arbeitsplätze und Lackierkabinen bedient. Auf dem Manipulator befinden sich stationäre Reibräder, die für den Vorschub der Warenträger sorgen und das Auf- und Abschieben in die verschiedenen Arbeitsstationen übernehmen. In den Lackier- und Trockenkabinen sind somit keine stromführenden Antriebe nötig.
Am Beginn der Anlage werden die Werkstücke im Erdgeschoss einzeln oder zu mehreren bis zu einer Größe von 4,8m Länge, 2,4m Breite und einer Höhe von 2,8m in Warenträger eingehängt. Diese sind aufgrund des hohen Gewichts zur besseren Lastverteilung als Doppelspur-Warenträger ausgeführt. Drei Auf- und Abnahmestationen stehen zum Ein- und Ausschleusen der Werkstücke in der Anlage zur Verfügung. Nach der Verheiratung fährt ein Heber die Warenträger zwölf Meter nach oben auf die Höhe der Kranbahn des Manipulators. Er übernimmt den Warenträger und sorgt für die weitere Verteilung.
Maximale Flexibilität im Prozessablauf
Im ersten Stock umfasst die Anlage insgesamt 26 Stationen, darunter vier Maskierplätze, eine Reinigungskabine, zwei Nasslackierkabinen und vier Trocknerkabinen. Die restlichen Speicherplätze dienen zur Sequenzierung, Zwischenlagerung, Pufferung und Abkühlung der Werkstücke. Dank des speziellen Anlagenlayouts ist es jederzeit möglich, einzelne Werkstücke vorzuziehen, zu überholen oder für Nacharbeiten zurückzustellen, ohne den Anlagenfluss zu unterbrechen. So wird eine Taktzeit von 45min sichergestellt. Die Speicherplätze werden von der Steuerung der Vollert-Anlage nach der Aufgabe der Werkstücke und im weiteren Beschichtungsprozess automatisch angefahren. Bei den begehbaren Arbeitskabinen und Maskierplätzen erfolgt der Transport nach der Quittierung durch die Werker.
