Laserdistanzsensoren messen klassischerweise entweder die Lichtlaufzeit oder die Phasenverschiebung. Beide Verfahren haben jedoch Vor- und Nachteile: Die Lichtlaufzeitmessung ist schnell, durch die anspruchsvolle Zeitmessung aber oft nicht ausreichend genau. Die Messung der Phasenverschiebung ist deutlich genauer, aber durch die aufwendigere Auswertung nicht so schnell wie die reine Laufzeitmessung. Wenn Anwendungen es erfordern, dass große Distanzen mit hoher Genauigkeit und möglichst schnell gemessen werden sollen, sind deshalb beide Verfahren nicht ideal. Stattdessen bietet es sich an ihre Vorteile zu kombinieren. Das Resultat sind Long-Distance-Sensoren, die Entfernungen von 0,05 bis zu 500m schnell und auf den Millimeter genau messen.
Die Grenzen konventioneller Messverfahren
Anwendungen, bei denen für Postionier-, Vermessungs- oder Überwachungsaufgaben große Distanzen mit hoher Genauigkeit und möglichst schnell gemessen werden sollen, gibt es viele. Typische Applikationen reichen von Regalbediengeräten und ASRS-Shuttles (Automatic Storage and Retrieval System) in Distributionszentren über Füllstandkontrollen in großen Tanks bzw. Silos bis hin zum Maschinenbau, z.B. in Anlagen zur Bearbeitung von Metallrohren oder beim maschinellen Ablängen von Balken oder Brettern. Auch Portal- oder Hafenkräne sind auf weite Distanzmessungen mit hoher Genauigkeit angewiesen und selbst Tunnelbohrmaschinen verlangen nach solch schnellen Präzisionslösungen zur Entfernungsmessung. Herkömmliche Verfahren zur Laserdistanzmessung, die Lichtlaufzeit oder Phasenverschiebung auswerten, stoßen hier an ihre Grenzen.
Bei der Laufzeitmessung wird ein kurzer Lichtpuls ausgesandt. Aus der Pulslaufzeit, also der Zeit, die der Lichtpuls braucht, um von der Quelle zu einem Reflektor und wieder zurück zur Quelle zu laufen, lässt sich dann die Entfernung ermitteln. Diese Methode ist schnell, durch die anspruchsvolle Zeitmessung aber oft nicht ausreichend genau. Schließlich beträgt die Laufzeit von einem solchen Lichtpuls für einen Millimeter nur gerade mal 3,3psec (3,3*10-12s). Bei Distanzen von mehreren Hundert Metern liegt die Auflösung deshalb üblicherweise nur im Zentimeterbereich. Alternativ wird deshalb auch die Phasenverschiebung des reflektierten Laserstrahls gegenüber dem ausgesandten Strahl ausgewertet. Sie ist entfernungsabhängig, also lässt sich die zurückgelegte Distanz ermitteln. Diese Messung ist deutlich genauer, aber durch die aufwendigere Auswertung nicht so schnell wie die reine Laufzeitmessung.
Schnell und genau

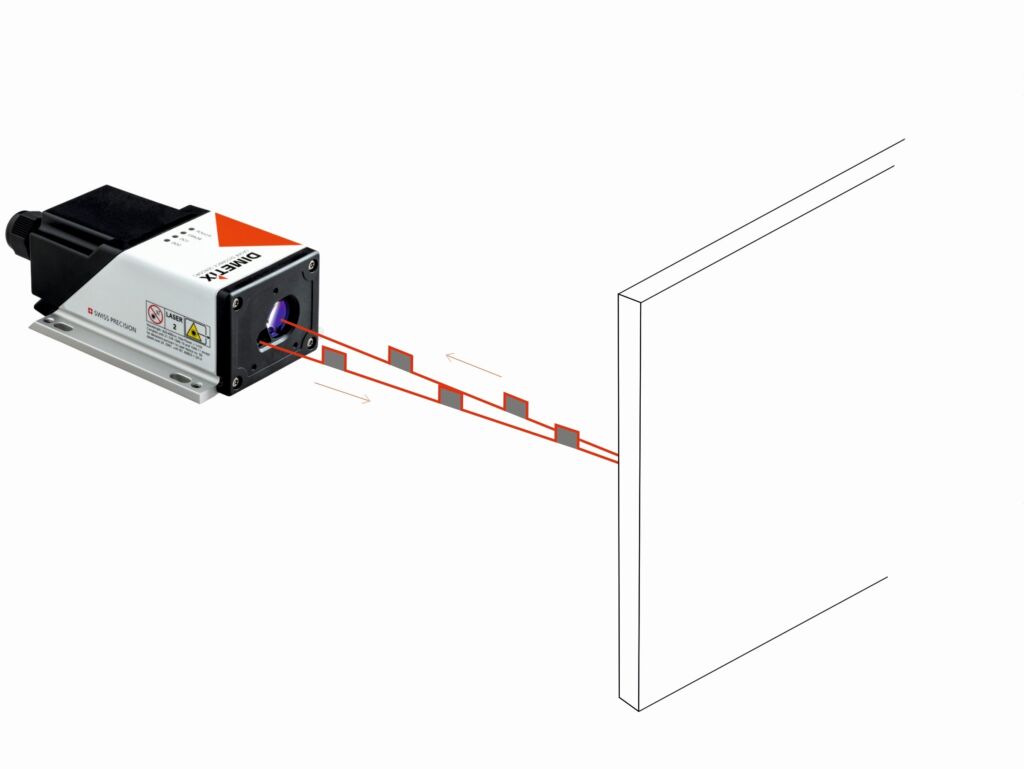

Die schweizer Sensorikspezialisten von Dimetix gehen deshalb einen anderen Weg. Bei ihren Long-Distance-Lasersensoren kombinieren sie im Prinzip die Vorteile beider Messmethoden, indem sie sowohl Laufzeit als auch Phasenversatz auswerten. Um eine hohe Messgeschwindigkeit zu erreichen, arbeitet das Verfahren mit einer Hochfrequenzmodulation der Laseramplitude und wertet die Phasenlage und den Abstand dieser aufmodulierten Hochfrequenzsignale (Bursts) aus. Dabei wird der Laserstrahl in kurzen Abständen amplitudenmoduliert. Dadurch kann man sehr schnell die entfernungsabhängige Laufzeitverschiebung der einzelnen Pulspakete messen, aber auch die Phasenverschiebung der einzelnen Wellen zueinander innerhalb der modulierten Pakete. Die Sensoren messen deshalb schneller als normalerweise üblich und liefern auch bei großen Entfernungen genaue Werte. Die Messgeschwindigkeit reicht bis 250Hz bei einer Ausgaberate von 1kHz. Das MOVEsystem von IEF-Werner transportiert Bauteile und Produkte zuverlässig, modular und kosteneffizient – ob auf Werkstückträgern, direkt auf Riemen oder in Paletten. Anwender profitieren von maximaler Flexibilität. ‣ weiterlesen
MOVEsystem bewegt mehr:
Das Innenleben der Sensoren besteht aus einer Vielzahl aufeinander abgestimmter Komponenten: optischem Sender mit Laserdiode und ultraschnellem Treiber, Empfänger mit Linse, Filter und Analog/Digital-Wandler, leistungsstarker digitaler Signalverarbeitung, Speicher, Eingabe- und Anzeigeelementen und einer großen Anzahl an digitalen sowie analogen Industrieschnittstellen. Das alles ist in einem kompakten, für den industriellen Einsatz ausgelegten Gehäuse untergebracht. Eine Sensorvariante ist zusätzlich mit einer integrierten Heizungsfunktion verfügbar, sodass die Lasersensoren auch im kalten Outdoor-Bereich ohne externe Heizung arbeiten können.
Hohe Wiederholgenauigkeit
Die Laserdistanzsensoren der D-Serie eignen sich für Distanzen von 0,05 bis 500m und messen mit einer Genauigkeit von ±1mm bei einer Wiederholgenauigkeit von ±0,3mm. Sie arbeiten üblicherweise gegen eine orange Reflexfolie. Bei Distanzen bis 100m gelten die Genauigkeitswerte aber auch für natürliche Oberflächen und selbst bei schwarzen Zielflächen oder direkter Sonneneinstrahlung im Außeneinsatz können die Geräte zuverlässige Messergebnisse liefern.
Ihre Messgenauigkeit wird mit einer statistischen Sicherheit von 95,4 Prozent spezifiziert (entsprechend ISO1938-2015). Das ist gleichbedeutend mit ±2σ, also 4-mal die Standardabweichung. Distanzfehler durch Temperatureinflüsse und Linearitätsfehler sind hierbei bereits berücksichtigt. Diese Messgenauigkeit wird laufend in umfangreichen Tests verifiziert.
Gut in die Anwendung integrierbar
Dank der geringen Abmessungen von 140mm Länge, 78mm Breite und 48mm Höhe lassen sich die nur 350g leichten Distanzsensoren gut in die unterschiedlichen Anwendungen integrieren, z.B. am Mast eines Regalbediengeräts befestigen. Hier messen sie millimetergenau die Positionen, an welchen die Regalfächer bedient werden. Ein ähnlicher Anwendungsfall findet sich auch bei ASRS-Shuttle-Systemen, die in vielen Distributionszentren zur Auftragsabwicklung und Lagerung eingesetzt sind. Mit Hilfe der Sensoren kann der Shuttle millimetergenau an der Stelle platziert werden, an der Produkte ein- oder ausgeladen werden müssen. Das robuste Gehäuse erfüllt die Anforderungen nach IP65, bietet damit auch in rauer Industrieumgebung und beim Außeneinsatz Schutz, beispielsweise beim Einsatz an Tunnelbohr- oder Baumaschinen und selbst bei hohen Temperaturen wie in der Stahlindustrie, wo auf heiße Oberflächen gemessen wird.
Die Laserdistanzsensoren werden zudem in acht unterschiedlichen Varianten angeboten, die bei sonst gleichen Eigenschaften unterschiedliche Anforderungen an Reichweite und Auflösung abdecken, sodass niemand für technischen Overhead bezahlen muss, wenn beispielsweise ±3mm Genauigkeit ausreichen. Bei Innenanwendungen genügt zudem meist ein Temperaturbereich von –10 bis +50°C. Standardmäßig integriert sind ein Analogausgang 0/4…20mA, serielle Schnittstellen sowie digitale Ein- und Ausgänge. Als Option stehen Profinet, EtherNet/IP und Ethercat zur Verfügung. Dazu wird das Schnittstellenmodul des Sensors einfach ausgetauscht.
